真空排水系統核心配置圍繞“負壓驅動-污水收集-輸送排放”閉環設計，主要由真空泵站、真空界面單元、真空管道及輔助設備組成，適配排水點分散、地形復雜等場景，遵循T/CECS 544-2018規范，確保運行高xiao密閉。

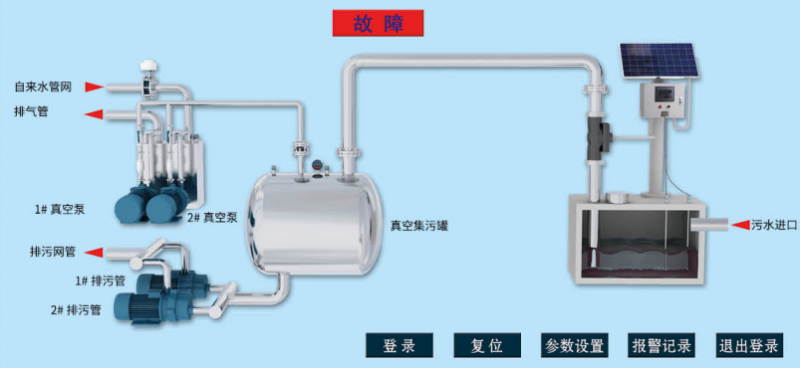

　　核心動力配置——真空泵站，分為帶真空罐與無真空罐兩種類型。帶真空罐泵站適配主管蕞長3000m、提升高度≤6m場景，真空罐需維持-0.05MPa~-0.07MPa真空度；無真空罐泵站適用于主管蕞長300m、提升高度≤3m場景，均需配備備用泵保障連續運行。真空泵常用水環式，單臺功率≤15kW，抽氣量根據排水量定制。

　　真空排水系統末端收集配置——真空界面單元，涵蓋真空便器、真空地漏、真空界面閥單元等，需具備補氣功能與前置隔污裝置。其中真空便器沖洗水量≤1.5L，節水優勢顯著；餐飲場景需額外配置真空隔油器，實現油水分離后分別排放。傳感器與閥控制器聯動，可自動感知液位、控制閥門啟閉。

　　真空排水系統輸送管道配置——真空管道選用UPVC、HDPE或不銹鋼材質，耐受負壓≥0.09MPa，管徑范圍dn65~dn250[3]。管道敷設需保證密閉性，采用45°彎頭、斜三通，避免90°管件防堵塞，水平管道坡度不小于0.2%，累積提升不超過3.5米。接戶管選用75~160mm UPVC管，按管徑設置1%~2%坡度。
　　真空排水系統輔助配置含除臭、在線監測及防凍保溫設施，泵站需設置機械通風（每小時8-12次換氣）與減振降噪裝置。管道穿墻穿樓板處設套管密封，戶外裸露管道需做保溫包扎；所有排水口需設置存水彎，防止臭氣回溢。系統安裝后需通過氣密性測試，2小時內負壓下降≤5%為合格。
